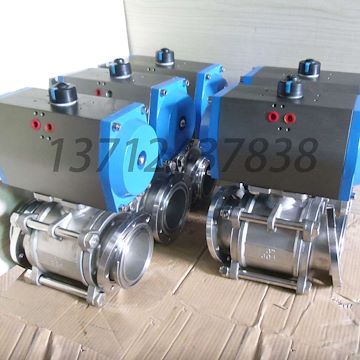

高真空球阀，分为三种不同的连接型式，按照GB6070标准的活套法兰连接、按照GB4982标准的快卸法兰连接及螺纹式连接。

适用真空范围：0.6*10~ 1.3*10pa。

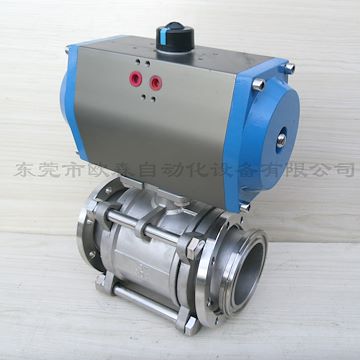

通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，以角行程输出扭矩来驱动球阀作启闭运动。

阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装达到接通或切断真空系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

1.公称通径：(nominal diameter)，又称平均外径(mean outside diameter)，表示符号DN，就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

2.公称压力：(Nominal pressure)，表示符号PN，在一定温度下应用时允许的最大工作压力。对碳钢阀体的控制阀，指200℃以下应用时允许的最大工作压力；对铸铁阀体，指120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指250℃以下应用时允许的最大工作压力。

当工作温度升高时，阀体的耐压会降低。例如，公称压力为6.4MPa（PN64）的碳钢控制阀，用于300℃时的耐压为5.2MPa，用400℃时的耐压为4.1MPa，用于450℃时的耐压为2.9MPa。因此，控制阀公称压力的确定不仅要根据最高工作压力，还需根据最高工作温度和材质特性，而不仅仅只需满足公称压力大于工作压力。

1.介质为纯净空气或非腐蚀性气体。

2.介质温度由使用橡胶的极端温度所决定。

选用真空阀门要考虑的因素(依据)

1.根据工作压力有低真空阀门、高真空阀门和超高真空阀门。

2.根据结构特点有挡板阀、插板阀、蝶阀、球阀、隔膜阀、角阀、直通阀、三通阀。

3.根据传动原理有手动、气动、电动、电磁。一般气动是电磁先导、气缸执行动作的过程，也可用手控制先导阀气缸执行动作的过程。电动为手、电两用，当停电时可用手动进行操作。

4.根据材料有不锈钢、碳钢、铝合金为主体材料的阀门。

5.根据动密封的材料也可分金属密封和非金属密封阀门。轴封用O形橡胶圈一般真空动密封的漏率为10-4Pa.L/S，在轴运动过程中真空度不高，可用于要求不高的高真空条件下使用；轴封为金属波纹管密封，其漏率为10-7Pa.L/S,适用于超高真空条件下使用。
