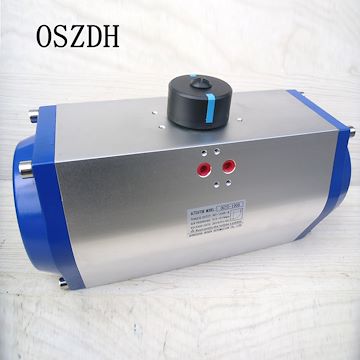

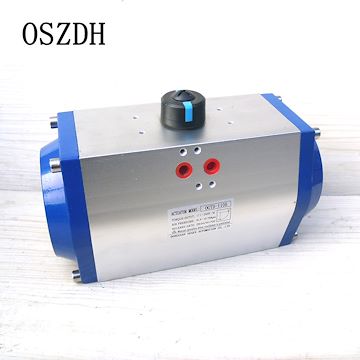

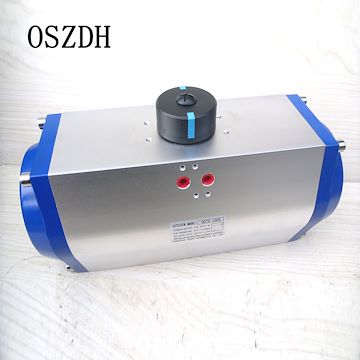

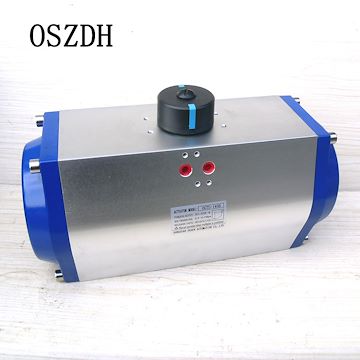

阀门气动执行器 OSZDH OSZDH-G110B OSZDH-G127B OSZDH-G140B OSZDH-G160B OSZDH-G190B 所属目录：执行器 搜索关键字：阀门气动执行器 OSZDH OSZDH-G110B OSZDH-G127B OSZDH-G140B OSZDH-G160B OSZDH-G190B 信息简介：阀门气动执行器 OSZDH OSZDH-G110B OSZDH-G127B OSZDH-G140B OSZDH-G160B OSZDH-G190B
|
| 详细信息： |
|
“阀门气动执行器 OSZDH OSZDH-G110B OSZDH-G127B OSZDH-G140B OSZDH-G160B OSZDH-G190B”参数说明
“阀门气动执行器 OSZDH OSZDH-G110B OSZDH-G127B OSZDH-G140B OSZDH-G160B OSZDH-G190B”详细介绍
基本介绍
气动执行器是用气压力驱动启闭或调节阀门的执行装置，又被称气动执行机构或气动装置，不过一般通俗的称之为气动头。
性能特点
1、气动装置额定输出力或力矩应符合 GB/T12222 和 GB/T12223 的规定。
2、在空载情况下，对气缸内输入按《表 2》规定的气压，其动作应平稳，无卡阻及爬行现象。
3、在 0.6MPa 的空气压力下，气动装置启、闭两个方向的输出力矩或推力，其值应不小于气动装置标牌所标示的数值，且动作应灵活，不允许各部位出现永久变形及其他异常现象。
4、密封试验用最大工作压力进行试验时，从各自背压一侧泄漏出的空气量不允许超过 (3+0.15D)cm3/min（标准状态）；从端盖、输出轴处泄漏出的空气量不允许超过 (3+0.15d)cm3/min。
5、强度试验用 1.5 倍的最大工作压力进行试验，保持试验压力 3min 后，其缸体端盖和静密封部位不允许有渗漏及结构变形。
6、动作寿命次数，气动装置模拟气动阀门动作，在保持两个方向的输出力矩或推力能力的情况下，启闭操作的启闭次数应不低于 50000 次（启—闭循环为一次）。
7、带缓冲机构的气动装置，当活塞运动到行程终端位置时，不允许出现冲击现象。
技术参数
气动装置与阀门的连接尺寸应符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的规定。
气缸进出气口的螺纹尺寸应符合MANUR NORM(附件标准) sypv,GB/T7306.1、GB/T7306.2 和 GB/T7307 的规定。 气动装置额定输出力或力矩应符合 GB/T12222 和 GB/T12223 的规定
气动执行器与阀门安装、连接尺寸根据国际标准ISO5211、DIN3337和VDI/VDE3845进行设计，可与普通气动执行器互换。
气源孔符合 NAMUR 标准。
气动执行器底部轴装配孔(符合ISO5211标准)成双四方形，便于带方杆的阀线性或45°转角安装。
输出轴的顶部和顶部的孔符合 NAMUR 标准。
使用说明

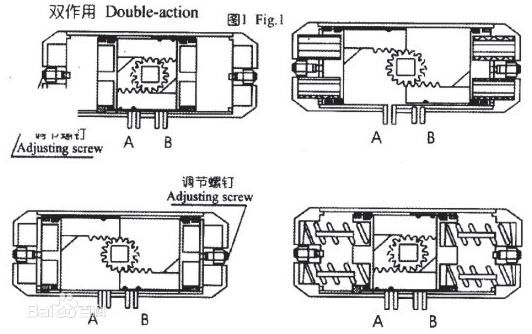

当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。此时气动执行阀两端的气体随B管咀排出。反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。
气源应保持干燥、清洁、定期对与执行器相配合使用的空气过滤器进行放水、排污。正常使情况下应每月检查一次，每年检修一次。
采购须知
本公司拥有先进加工和检验技术◇为产品提供高品质保证 24小时销售热线：、 在线客服QQ： 下单前请咨询在线客服确认产品信息 |
||||||||||||||||||
